磁翻板液位計帶遠傳如何接線

磁翻板液位計是一種可就地顯示的液位測量?jī)x表，其以結構簡單、讀數直觀清晰，不堵塞、不滲漏、安裝方便、維修簡單的特點，頗受人們歡迎。在石油、化工等行業的開放或壓力容器中被廣泛用于測量液體的液位。

但由于工況復雜多樣，在一些罐體較高、工況惡劣不適合現場查看的場合，需要借助于干簧管遠傳變送器才能及時準確地掌握液位情況。

這種遠傳變送器與磁翻板液位計相結合，所形成的儀表，人們常稱為遠傳磁翻板液位計，其可與電動型儀表和顯示儀表相連接，達到遠程控制、調節、顯示和報警的目的。

但磁翻板液位計遠傳變送器在使用之前，與磁翻板液位計的接線非常重要，如果接線接錯的話會導致測量結果不準，嚴重的甚至直接造成儀表的損壞，所以我們?cè)趯?duì)遠傳變送器進行接線操作時一定要注意正確接線，避免造成不必要的損失。

了解有關磁翻板液位計遠傳變送器接線方式和接線過程中的一些要求和相關注意事項等就顯得尤為重要。

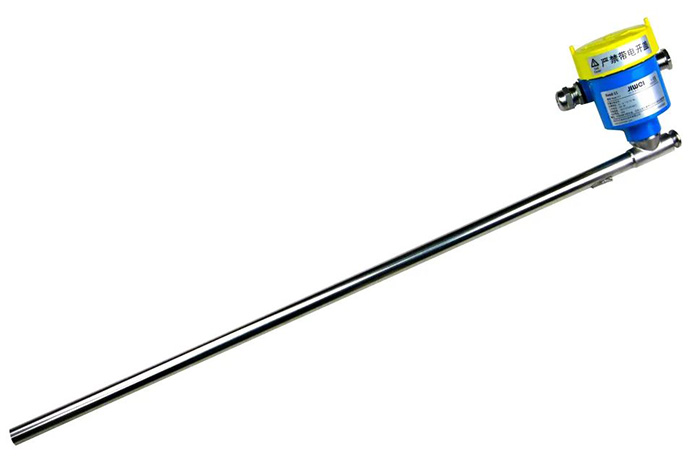

圖1為計為Reed-11干簧管遠傳送器，它由干簧管液位傳感部分、轉化電路模塊和保護外殼組成，其供電電壓為24V DC，輸出信號為4～20mA標準電流信號。

1．在對遠傳變送器安裝接線時，線纜應選用屏蔽二芯雙絞銅線，線徑應大于0.8mm2，并使用單獨穿線管進行鋪設，盡量避開大功率電動機、變壓器等強磁場干擾源，線纜一端的屏蔽線應進行可靠接地，以提高信號的穩定傳輸。

同時，務必先確認外部提供的電源為24V DC，方可進行接線，如果所用電源電壓值與要求不符，輕則會影響變送器的正常工作，重則易造成儀表的損壞。

2．在接線前，應先擰下接線盒的接線端蓋，將電纜穿過電纜接頭，連接到24V DC兩端。

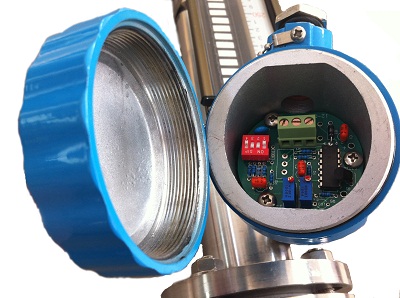

圖2 計為Reed-11干簧管遠傳送器的表頭

具體說來，就是慢慢打開外殼上蓋，在如圖2所示的表頭上，可以看到內部有液位信號轉化模塊，在模塊的上表面可以清晰地看見兩個接線位，旁邊印有“+”，“-”標識。接線時應先將線纜穿過防水接頭，按標識進行連接，其中“+”接電源的正*，“-”接電源的負*，不能接反。

3．接線完畢后，應旋緊接頭螺母鎖緊線纜，擰緊上蓋，并旋轉儀表外殼，將防水接頭朝下，如圖3所示，防止雨水進入殼體內；外殼應按要求進行接地，并根據需要連接接地端子。

4．對于防爆型遠傳變送器，為確保防爆性能，必須按有關規定正確接線。

計為磁翻板液位計遠傳變送器是Reed-11干簧管遠傳變送器。其核心部件采用進口芯片和進口干簧管，外保護管采用304材質，提高了遠傳變送器的抗腐蝕性與可靠性。

計為Reed-11干簧管遠傳送器，通過隔爆和本安雙重防爆認證，更適合在具有爆炸危險環境惡劣的場合下應用。
