消除雷達液位計的虛假回波

雷達液位計安裝時，很多的現場儲罐會有短接管（罐脖子）。當短接管很長、內部不光滑或者焊接有毛刺等問題存在時，就會對雷達液位計的測量有所干擾，造成調滿罐現象，無論進料出料，液位計測量結果無變化。

那么，如何消除由儲罐短接管產生的虛假回波呢？

具體操作如下：

1 確認虛假回波的位置

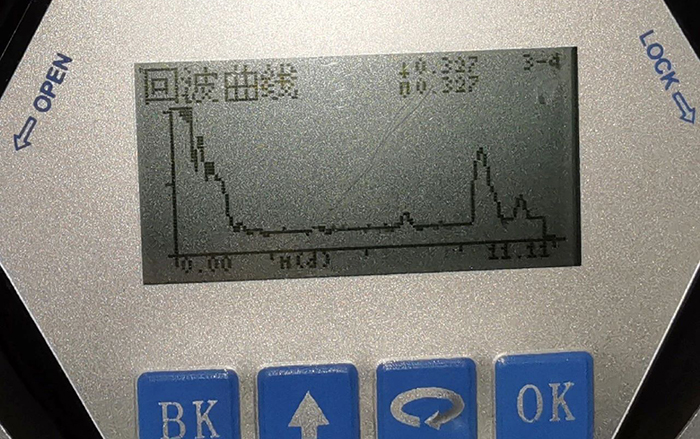

將雷達液位計顯示屏調整至回波曲線界面，如下圖，此處可以看出虛假回波位置是0.327m。

2 編輯虛假回波

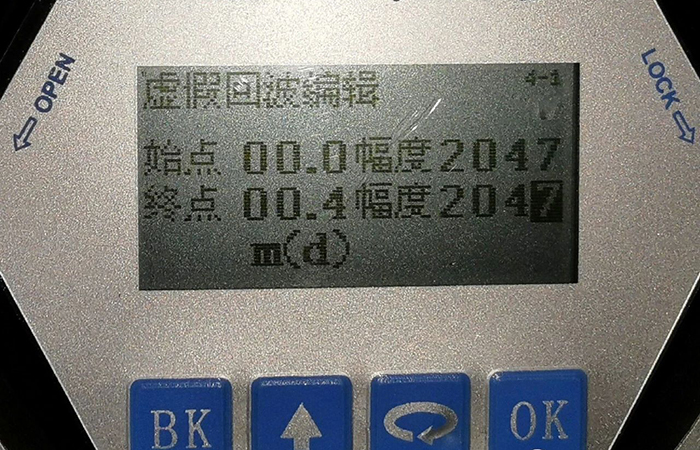

在菜單服務頁，進入"虛假回波編輯“進行編輯，起點為00.0，終點編輯為00.4 (注意: 此處編輯的終點必須比虛假回波位置大一些）如下圖：

3 完成保存

以上完成進行保存即可，雷達即可正常測量，如下圖：
