渦街流量計安裝對前后直管的要求

1、*選安裝位置：水平管道上方；水平管道下方；垂直管道上方；

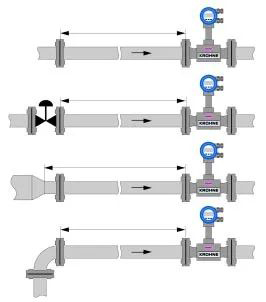

2、渦街流量計一般入口直管段無干擾情況下要求≥20DN；調節閥后≥50DN；縮管后≥20DN；90°彎頭≥20DN；

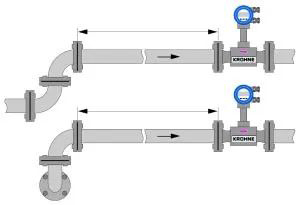

3、兩個90°彎頭后≥30DN；兩個三維90°彎頭后≥40DN；

4、如果安裝整流器，入口直管段長度可以縮短；

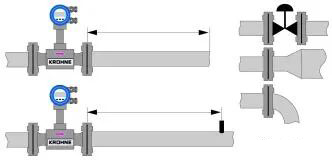

5、出口直管段有調節閥、或者擴管、或者彎頭，這種情況下，測量點前≥5.....6DN；

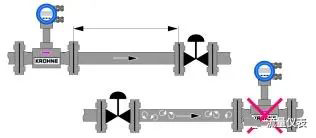

6、帶調節閥的管道，儀表建議安裝在調節閥的上游；不建議直接安裝在調節閥的后面；

7、不論是法蘭型還是夾持型連接，墊片內徑必須大于儀表內徑，墊片不能影響管道的有效面積；

8、介質流向必須與流量計上流向箭頭方向一致，垂直管道需要安裝在下進上出的管道；

9、泵或閥等引起的管道振動將造成流量測量偏差，嚴重時甚至影響儀表的正常測量，必要時請支撐管道或用軟管隔離；

10、為便于安裝，管道與墻的距離應大于0.5米，若小于0.5米，請?jiān)诎惭b儀表之前接線；

11、不要給儀表加隔熱層；

12、為便于觀察，可轉動顯示板90°或180°，或轉動信號轉換器外殼90°或180°；

13、確保單相流，在氣體、液體和蒸汽中不允許存在液滴、氣泡和固體顆粒；

14、在測量蒸汽和壓縮空氣時，若干燥度小于95%，需要在儀表上游50D的地方安裝濕度分離器；

15、氣體若有固體顆粒，請加裝過濾器或過濾網。
