轉子流量計的工作原理

轉子流量計是根據節流原理測量流體流量的，但是它是改變流體的流通面積來保持轉子上下的差壓恒定，故又稱為變流通面積恒差壓流量計，也稱為浮子流量計。

轉子流量計是基于浮子位置測量的一種變面積流量?jī)x表，采用全金屬結構，Modular概念設計，其壓損小，量程比大（10:1），安裝維護方便，可廣泛用于復雜，惡劣環境及各種介質條件的流量測量與過程控制中。

轉子流量計是由一個自下往上逐漸擴大的帶刻度的錐形管和一個置于錐形管內可以自由上下移動的轉子構成。。工作時，被測流體由錐形管下端進入，沿著錐形管向上運動，流過轉子與錐形管之間的環隙，再?gòu)腻F形管上端流出。受流動流體帶動作用，轉子受到一個自下向上流體對轉子的動壓力，正好等于轉子在被測流體中的重力（即轉子自身的重力減去流體對轉子的浮力）。

垂直安裝流量計時，轉子重心就在錐形管中心軸線上，轉子所受的三個力都平行于中心軸線 。當受力平衡時，轉子就穩定在錐管內某一位置上。對于給定的轉子流量計，轉子的材料、大小和形狀都可確定，所以轉子在被測流體中的重力是已知的，只有流體對轉子的動壓力是隨流體流速大小而變化的。因此當流體流速變大或變小時，轉子受到的動壓力增大或減小，轉子將作向上或向下的移動，轉子與錐形管壁之間的環隙面積也發生變化，即流動截面積也發生變化，待變化到某速轉子受力平衡時，轉子就穩定在新的位置上。對于一臺給定的轉子流量計，轉子在錐管中平衡位置的高低反應了被測流體流經錐形管的流量大小。

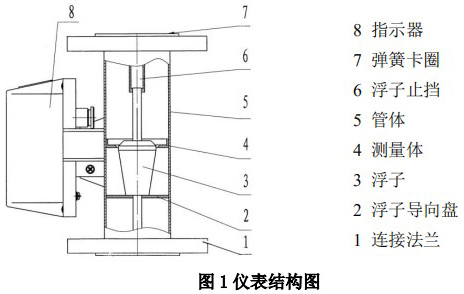

金屬管轉子流量計原理結構

由下而上的流體通過直立的測量管時，浮子在壓差的作用下上升、浮子上升的高度即代表流量的大小。并通過浮子中的磁鋼與指示器中的磁鋼耦合聯結傳遞給指示器，帶動指示器中的指針轉動。

玻璃轉子流量計測量原理

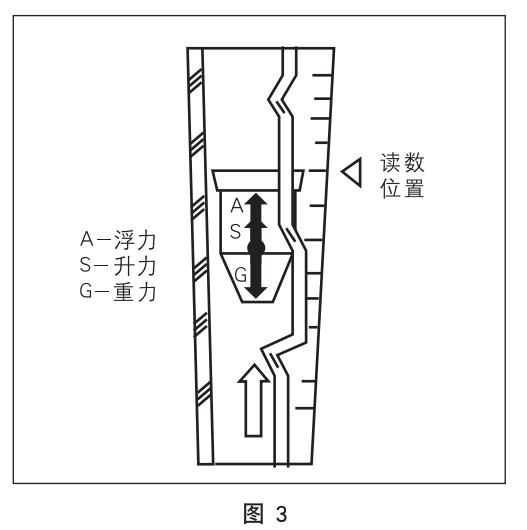

流量計測量部分為一根垂直安裝的錐形玻璃管（透明管）及在內可以上下移動的浮子所組成，錐管大端向上，當流體自下而上流經玻璃管時，在浮子上、下之間產生壓差，浮子在此壓差作用下上升。當使浮子上升的力與浮子所受的重力，浮力及粘性力三者的合力相等時，浮子處于平衡位置，即此時為流體的瞬時流量。
