海水流量計輸出信號有哪些與接法
發布時間：2021-12-21 10:03:44??點擊次數：1962次
海水流量計的輸出信號線與電源線的接法，海水流量計的主板種類有很多種，**就來分享一下海水流量計的接線方法。
下面以凱銘儀表海水流量計為例來演示，分別演示4-20mA、脈沖、RS485三個信號線的接法。
這是海水流量計的接線主板，打開接線盒即可看到，*上面兩個端子是接220V電源的，左邊一排是接輸入信號線的，接法如下：

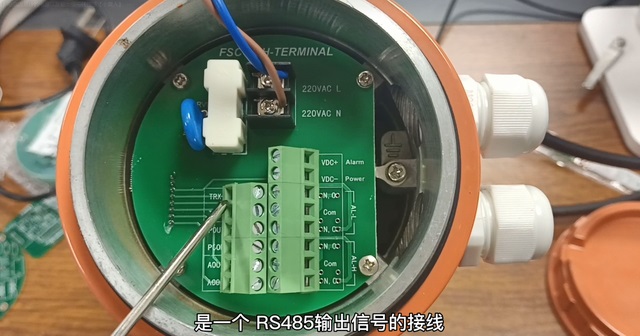

1、RS485接法：TRX+與TRX-，這一組是RS485的接線；

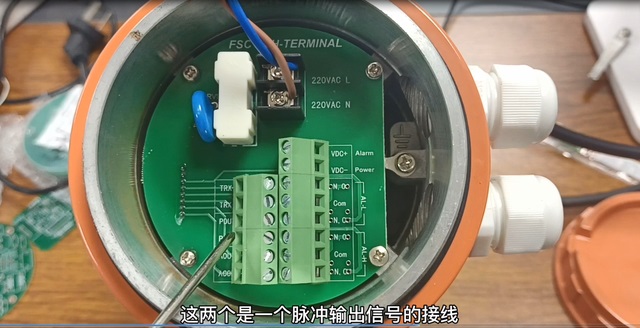

2、脈沖接法：POUT與PCOM，這一組是脈沖的接線；

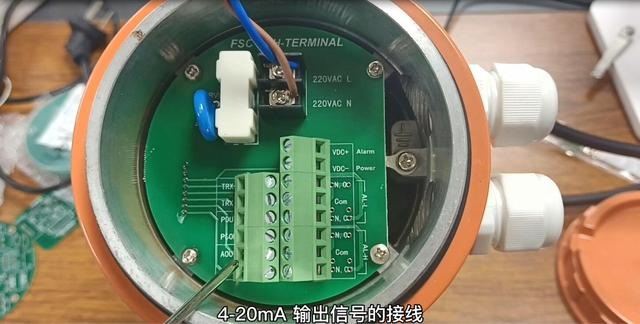

3、4-20mA接法：AOUT與ACOM，這一組是4-20mA接線；
這就是主板的輸出信號線的接法，注意正負*不要接反了。
