dn80污水流量計量表外形尺寸圖
發布時間：2021-11-20 10:24:02??點擊次數：1426次
dn80污水流量計量表外形和安裝尺寸，見表 2-4
注：除表 2-4 標準連接尺寸和公稱壓力以外，可依據用戶要求，根據用戶實際安裝位置尺寸，管道公稱壓力進行非標準設計和制造。
1 轉換器的結構和外形尺寸(詳見轉換器部分)

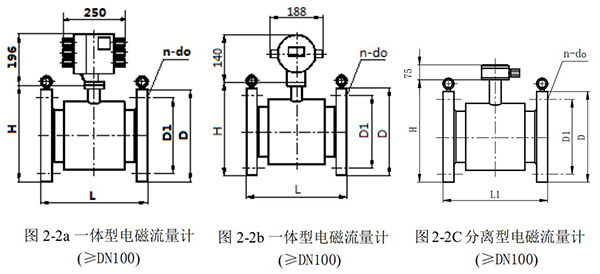

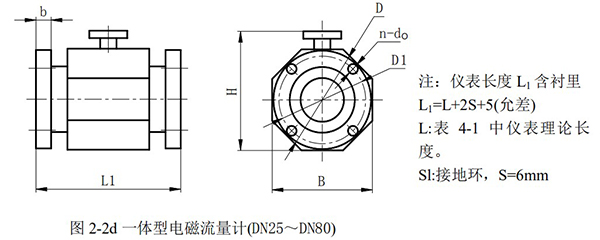

2 dn80污水流量計量表（含傳感器）外形及連接尺寸（見圖 2-2，表 2-4）

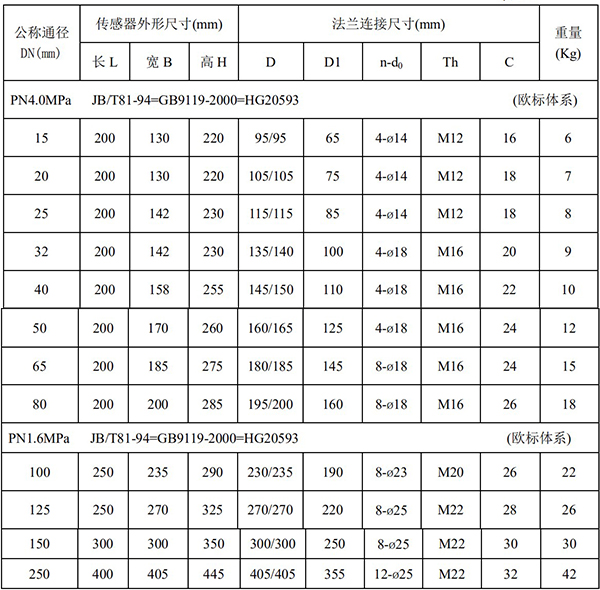

常用規格dn80污水流量計量表外形尺寸和法蘭連接尺寸

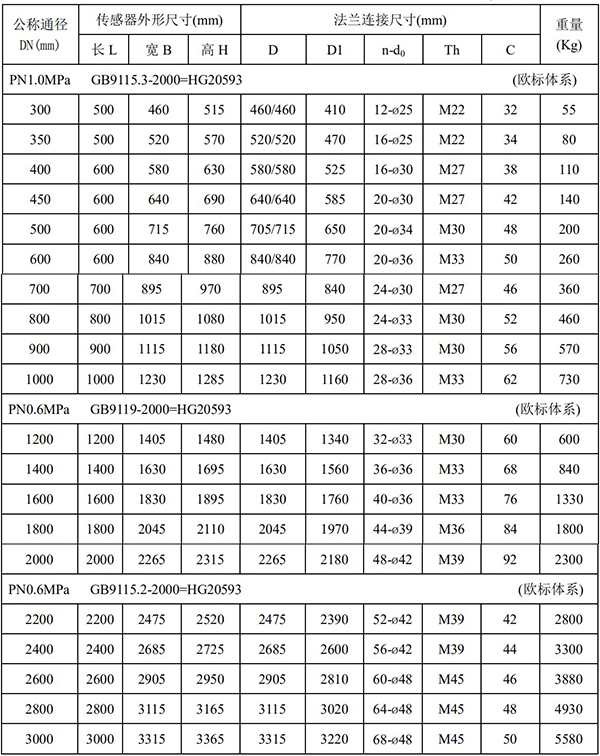

常用規格dn80污水流量計量表外形尺寸和法蘭連接尺寸
