遠傳電磁流量計接線圖

遠傳電磁流量計由電磁流量傳感器和電磁流量轉換器兩大部分組成。遠傳電磁流量計測量原理基于法拉*電磁感應定律。傳感器主要組成部分是測量管、電*、勵磁線圈、鐵芯和磁軛、殼體。傳感器的測量管，是一內襯絕緣材料的非導磁合金短管。被測流體必須是導電性的液體或漿液，電磁流量計的被測流體不應含有較多的鐵磁性物質或氣泡，應根據被測流體的溫度、壓力、腐蝕性、磨損性等特性選擇相應的壓力等級、襯里材料、電*材料及儀表結構形式。



遠傳電磁流量計的接線是如何接的？

遠傳電磁流量計是一款常用的工業流量測量?jī)x表，它的結構比較簡單，安裝使用方便，測量精度高，穩定性強，應用范圍比較廣泛，所以是非常深受廣大用戶的青睞。有些小伙伴對遠傳電磁流量計的使用可能不是很熟悉，剛開始可能會對如何準確的接線有些不太清楚。一般產品使用說明書上會有對如何接線的詳細介紹，使用時嚴格按照使用要求與指導來做就可以了。

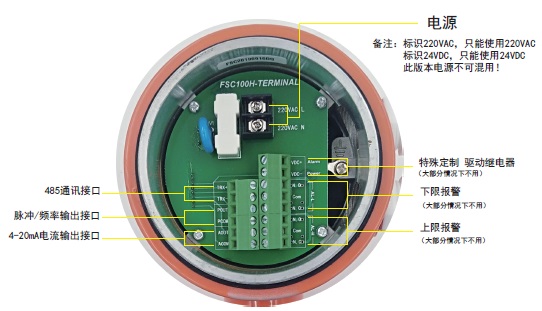

產品中會附帶使用說明書或其它安裝使用指導的資料，可以有效地幫助用戶快速準確的熟悉產品和使用產品。一般遠傳電磁流量計實物接線圖中會清晰的標注每個接線端子是如何接的，電磁流量計的接線端子一般會含有電源線(220VAC/24VDC)、信號輸出(4-20mA/RS485/脈沖/HART)、流量上下限報警輸出或帶有特殊定制驅動繼電器輸出等。實際接線根據要求來定。
