超聲波流量計

當前位置：*頁>>產品中心>>超聲波流量計>>多普勒超聲波流量計

產品介紹

多普勒超聲波流量計

品*：JKM/凱銘儀表
型號：JKM-1158C
測量范圍：0-10000m3/h
精度等級：±1.5% ±1.0%
公稱通徑：DN25~DN1200
適用介質：自來水醇海水純水
工作壓力：1.6MPa
工作溫度：-40℃～160℃
供電方式：24VDC
訂貨號：DXT729255WBT

多普勒超聲波流量計測量原理

超聲波流量計利用測量超聲波在管道中傳播時間原理而實現的。介質(液體)在管道中流速，與超聲波沿介質順流和逆流傳播的時間差存在著線性關系。只要分別測量出超聲波順流、逆流的傳播時間，就可以依據線性關系得到沿管道路徑上各點流速的瞬時平均流速。這樣，介質流量則可以通過流速、管道截面積以及雷諾數等得到。

當超聲波束在液體中傳播時，流體的流動將使傳播時間產生微小變化，并且其傳播時間的變化正比于液體的流速，由此可求出液體的流速。

多普勒超聲波流量計應用對象

超聲波流量計可以測量流體是水、海水、或油、漿液之類的均勻液體，導電或非導電，有腐蝕性或無腐蝕性液體均可測量。其廣泛用于自來水、污水處理、供熱系統、石化、電廠、礦山、造紙、鋼廠、空調計費等行業。

多普勒超聲波流量計主要性能特點

1、全中文顯示或英文顯示;

2、結構緊湊、堅固、國際先進的壓鑄鋁機殼;

3、重量2.5Kg;

4、電源AC220V、DC24V兩用。

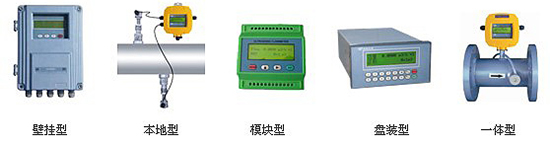

多普勒超聲波流量計產品圖

多普勒超聲波流量計的技術參數

1、準確度優于1%，重復性為0.5%;

2、測量周期為500ms;

3、背光液晶可同時顯示瞬時流量及累積量、瞬時熱量及累計熱量、流速、時間等數據;

4、電流輸出為4~20mA或0~20mA等，阻抗0~K，精度0.1%;

5、可實現熱量測量或一機兩用;

6、自動記錄前64日、前64月、前5年的累計流量;

7、自動記錄前64次來電和斷電時間及流量，可進行人工或自動補量，減少用戶流量損失;

8、自動記錄前64日流量計的工作狀態是否正常;

9、數據接口的出廠配置為RS-232方式，選配RS-232/RS-485轉換器后可變?yōu)镽S-485方式。

多普勒超聲波流量計安裝方式圖

多普勒超聲波流量計專用電纜

型號為SEYV75-2屏蔽型，單根可加長到500米，同時注意不要與高壓電纜并行，盡量避開變頻器。

多普勒超聲波流量計管道

1、管材:鋼、不銹鋼、鑄鐵、水泥管、銅、PVC、鋁、玻璃鋼等一切質密的管道，允許有襯里;

2、管內徑:15mm~6000mm;

3、直管段:傳感器安裝點*好滿足上游10D，下游5D，距泵出口30D(D指管徑)。

多普勒超聲波流量計的工作環境

1、主機溫度:-30℃~80℃;

2、流量傳感器溫度:-40℃~160℃;

3、溫度傳感器溫度:根據用戶需要選定;

4、主機濕度:85%RH;

5、流量傳感器濕度:可浸水工作，水深≤3m;

6、盤裝式超聲波流量電源:AC220V或DC8~36V或AC7~30V。

多普勒超聲波流量計的測量介質

1、種類:自來水、海水、工業污水、酸堿液、酒精、啤酒、各種油類等能傳導超聲波的單一均勻的液體;

2、溫度:0℃~160℃;

3、濁度:≤10000ppm，且氣泡含量小;

4、流速:0~±30m/s;

5、流向:正、反向雙向計量，并可計量?jī)袅髁俊?/div>

多普勒超聲波流量計傳感器的安裝步驟

1、選擇有足夠直管段長度位置，*好是新管道、無銹蝕、易于操作的地方。

2、清除管道上的雜物和銹蝕，*好使用角磨砂輪機打掉銹蝕。

3、在傳感器的發射面上涂上足夠多的耦合劑(如:黃油、凡士林等)，涂耦。

4、合劑的目的是排除傳感器發射面與管道外表面之間的空氣。

5、特別提醒:應避免沙粒和雜物進入這中間。

6、水平方向的管道內壁上部有可能殘存著一些氣泡，在這樣的管道上安裝時應選擇在與管道的側面垂直相切的面上。

多普勒超聲波流量計選型表
多普勒超聲波流量計規格選型表
